1、產品概述
M2主板基于瑞芯微RK3368高性能雙核應用處理器平臺，RK3368主芯片集成八核Coretex A53和GC6110高性能四核GPU，主頻最高可達1.6GHz，具備超強的計算性能、2D/3D圖形處理能力和全高清視頻編解碼能力，完美支持4Kx2K@60fps超清解碼和4Kx2K HDMI超清輸出。此款主板專門針對嵌入式應用進行嚴格選材和設計，緊湊的尺寸和超薄特性非常方便集成到整機中，為最終的產品帶來流暢的體驗和超強的性能，可應用于數字標牌、觸摸互動、消費電子、娛樂系統等行業。
M2主板實物照片接口示意圖如下所示，其接口側結構和M1系列主板完全一致。
2、性能參數
M2的系統功能/接口特性如下表所示：| 功能/接口 | 詳細描述 |
| CPU | RK3368 Coretex A53八核，最高主頻1.6GHz |
| DDR | DDR-III 1Gbyte（2Gbyte可選） |
| 存儲 | 默認標配8BG EMMC NAND芯片 |
| LVDS | 30針行業標準雙路LVDS接口，支持VESA/JEITA格式，最高支持1080P輸出 |
| EDP | 20針通用四通道EDP接口，最高支持1080P輸出 |
| HDMI輸出 | HDMI 2.0標準顯示接口，最高支持2016P輸出 |
| HDMI輸入 | HDMI 1.4a標準輸入接口，最高支持1080P輸入 |
| 線路輸出 | 支持標準左右聲道線路輸出（排針接口） |
| 功放輸出 | 8歐·6W雙路音頻功放輸出 |
| MIC輸入 | 差分MIC輸入（排針接口） |
| 線路輸入 | 立體聲線路輸入（排針接口） |
| USB接口 | 2個外置豎插接口，2個內置排針接口，1個OTG排針接口 |
| 串口 | 1個TTL調試串口 |
| TF卡 | 自彈式TF卡插座，最高支持128GB TF卡 |
| 攝像頭 | 支持500萬以內USB攝像頭 |
| WiFi | 內置高性能SDIO接口WiFi模塊，支持IEEE 802.11 b/g/n |
| 藍牙 | 內置高性能串口BT模塊，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0 |
| 以太網口 | 10/100M自適應以太網 |
| 背光控制 | 行業標準液晶屏背光控制接口，支持背光開關和亮度調節 |
| 紅外遙控 | 標準紅外遙控接收頭和紅外接收排針接口 |
| GPIO輸入 | 5路GPIO輸入，可擴展GPIO按鍵和/或數字輸入量 |
| 實時時鐘 | 超低功耗RTC電路，并可支持定時開關機 |
| 指示燈 | 待機指示和工作指示燈 |
| 按鍵 | 燒錄鍵（RECOVERY）和復位鍵 |
| 電源輸入 | 支持9~18V寬電壓直流電源輸入 |
| 環境要求 | 工作溫度0°~70°，工作濕度0%~95%（不結露） |
3、接口定義
M2主板主要的接口如下表所示：| 位 號 | 功 能 | 規 格 | 定 義 |
|---|---|---|---|
| J2 | EDP接口 | 雙排-2.0間距 | 詳細定義附后 |
| J3 | LVDS接口 | 雙排-2.0間距 | 詳細定義附后 |
| J4 | 按鍵輸入接口 | 單排-2.0間距 | 1-GND|2-K5|3-K4|4-K3|5-K2|6-K1|7-3.3V |
| J5 | I2C擴展接口 | 單排-2.0間距 | 1-GND|2-RST|3-INT|4-SDA|5-SCL|6-3V3 |
| J6 | 音頻輸入接口 | 單排-2.0間距 | 1-LIN|2-GND|3-RIN|4-MIC|5-GND |
| J7 | 音頻輸出接口 | 單排-2.0間距 | 1-AL|2-GND|3-AR |
| J8 | 驅屏跳線接口 | 雙排-2.54間距 | 1-2輸出12V；3-4輸出5V；5-6輸出3.3V |
| J9 | 喇叭輸出接口 | 單排-2.0間距 | 1-R+|2-R-|3-L-|4-L+ |
| J10 | 紅外/LED接口 | 單排-2.0間距 | 1-RED||2-5VS|3-GREEN|4-IO|5-IR|6-GND|7-5VS |
| J11 | USB 2.0接口 | 單排-2.0間距 | 1-5V|2-D-|3-D+|4-GND |
| J12 | USB 2.0接口 | 單排-2.0間距 | 1-5V|2-D-|3-D+|4-GND |
| J13 | 背光控制接口 | 單排-2.0間距 | 1-GND|2-GND|3-ADJ|4-ON|5-12V|6-12V |
| J14 | HDMI輸入 | 雙排-2.0間距 | 詳細定義附后 |
| J15 | USB燒錄接口 | 單排-2.0間距 | 1-V5S|2-D-|3-D+|4-GND（USB燒錄/調試） |
| J16 | 調試串口 | 單排-2.0間距 | 1-RX|2-TX|3-GND|4-3.3V（TTL電平） |
| J17 | SPI擴展接口 | 單排-2.0間距 | 1-3V3|2-TX|3-RX|4-CLK|5-CS|6-GND |
| J18 | HDMI排針接口 | 雙排-2.0間距 | 詳細定義附后 |
| J19 | 12V電源輸入 | 單排-2.0間距 | 1-12V|2-12V|3-GND|4-GND |
| J20 | 以太網接口 | 直插插座 | 標準RJ45以太網口（帶LED） |
| J21 | TF卡 | 表貼插座 | 自彈式TF卡座 |
| J22 | 豎插USB接口 | 直插插座 | 標準豎插USB Type A插座 |
| J23 | 豎插USB接口 | 直插插座 | 標準豎插USB Type A插座 |
| J24 | USB OTG接口 | 表貼插座 | 標準Mini USB OTG插座（燒錄/調試） |
| J25 | HDMI接口 | 直插插座 | 19針標準HDMI插座 |
| J26 | 12V DC插座 | 直插插座 | 內正外負DC插座 |
| IR | 紅外遙控頭 | 直插封裝 | 紅外遙控接收頭 |
| D5 | 運行指示燈 | 直插LED | 綠色運行 |
| D6 | 待機指示燈 | 直插LED | 紅色待機 |
| SW2 | 燒錄模式按鍵 | 直插按鍵 | 開機長按進入RECOVERY燒錄模式 |
| SW1 | 運行復位按鈕 | 表貼按鍵 | 主板運行時復位重啟用 |
| ANT1 | 天線接口 | IPEX | WiFi/BT外置天線接口 |
| BT1 | 紐扣電池座 | CR1220 | 卡扣式電池座 |
說明一：如無特殊標注或標明，單排-2.0間距排針座管腳序號定義如下圖所示，方形焊盤為1腳（面對圍墻缺口右邊為1腳）。
說明二：如無特殊標注或標明，雙排-2.0間距排針座管腳序號定義如下圖所示，方形焊盤為1腳。
EDP接口J2的詳細定義如下（VLCD可通過跳線J8配置電壓）：
| 管腳 | 管腳名稱 | 管腳 | 管腳名稱 |
| 1 | VLCD | 2 | VLCD |
| 3 | GND | 4 | GND |
| 5 | TX0N | 6 | TX0P |
| 7 | TX1N | 8 | TX1P |
| 9 | TX2N | 10 | TX2P |
| 11 | TX3N | 12 | TX3P |
| 13 | GND | 14 | GND |
| 15 | AUXN | 16 | AUXP |
| 17 | GND | 18 | GND |
| 19 | 3V3 | 20 | HPD |
HDMI接口J18的詳細定義如下：
| 管腳 | 管腳名稱 | 管腳 | 管腳名稱 |
| 1 | TX2P | 2 | TX2N |
| 3 | TX1P | 4 | TX1N |
| 5 | TX0P | 6 | TX0N |
| 7 | TXCP | 8 | TXCN |
| 9 | GND | 10 | CEC |
| 11 | SCL | 12 | SDA |
| 13 | 5V | 14 | HPD |
雙路LVDS接口J3的詳細定義如下：
| 管腳 | 管腳名稱 | 管腳 | 管腳名稱 |
| 1 | VLCD | 2 | VLCD |
| 3 | VLCD | 4 | GND |
| 5 | GND | 6 | GND |
| 7 | RXO0- | 8 | RXO0+ |
| 9 | RXO1- | 10 | RXO1+ |
| 11 | RXO2- | 12 | RXO2+ |
| 13 | GND | 14 | GND |
| 15 | RXOC- | 16 | RXOC+ |
| 17 | RXO3- | 18 | RXO3+ |
| 19 | RXE0- | 20 | RXE0+ |
| 21 | RXE1- | 22 | RXE1+ |
| 23 | RXE2- | 24 | RXE2+ |
| 25 | GND | 26 | GND |
| 27 | RXEC- | 28 | RXEC+ |
| 29 | RXE3- | 30 | RXE3+ |
4、物理尺寸

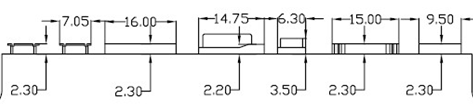

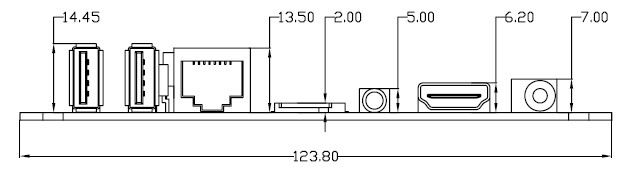

PCB大小為123.8mm*87.7mm，固定孔直徑3.0mm，相應的物理尺寸參數如下圖所示（和M1主板接口邊和固定孔結構完全一致）。
5、注意事項
M2主板使用請注意以下關鍵事項：1. 本產品相對濕度：10%～90％，無凝露。
2. 本產品工作溫度：0°~70°。
3. 本產品存儲溫度：-40°~70°。
4. 整機裝配和運輸過程中防靜電處理。
5. 本板接口連接線纜不可過長，否則可能會影響信號質量。
6. 整機裝配時，可下裝或側裝，但不要使板子變形或扭曲，勿受重壓。
7. 3G/WiFi模塊距離金屬殼體至少5毫米，避免信號受到干擾。
